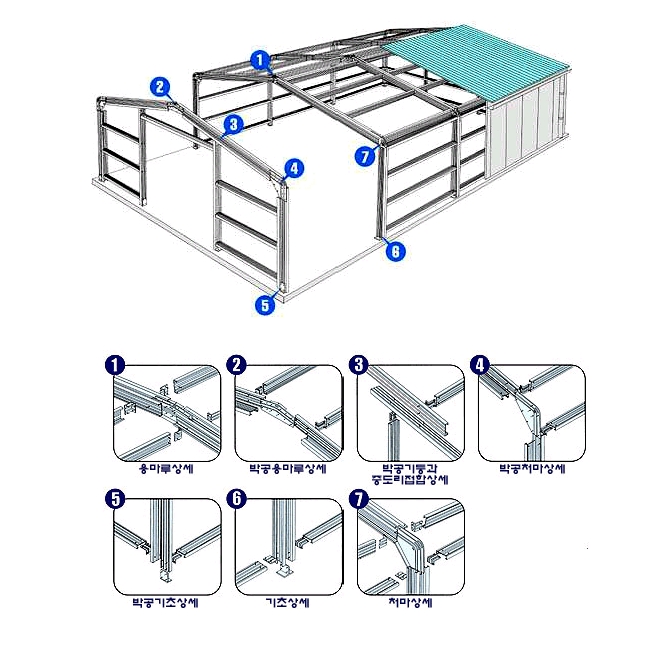

구성도

재질
•
경량형강 - KS D 3506 융융아연도금 강판 및 장재
종
류
|
항
복 점
|
인장강도
|
연
산 율(%)
|
시
험 편
|
n/㎟
|
kg/㎟
|
kg/㎟
|
kg/㎟
|
SGH400 (SGH41)
|
295
이상
|
30
이상
|
400
이상
|
41
이상
|
18
이상
|
5호
입연방향
|
•
볼트 접합용 : M16 X 40, M12 X 30
구분호칭
|
축지름(mm)
|
축단면적(㎠)
|
유효단면적(㎠)
|
장기허용
내력 (Ton)
|
단기허용
응력도(Ton)
|
재료내력 (Ton)
|
판단내력 (Ton)
|
M12 M16
|
12 16
|
1.13 2.01
|
0.85 1.51
|
1.36 2.41
|
2.03 3.62
|
2.03 3.62
|
3.47 6.18
|
•
기초용 : Hilti HSA M16 X 145(fcc ≥ 30 n/㎟
의 경우)
구
분
|
M16(KN)
|
인
발
|
0
°
|
14.0
|
복합하중
|
30
°
|
14.2
|
45
°
|
14.3
|
60
°
|
14.3
|
전
단
|
90
°
|
14.5
|
구성부품

|

|

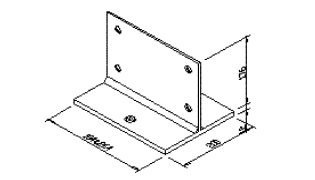

T형
베이스 플레이트
|
중간
기둥에 사용하며
베이스 플레이트를
사이에 두고 두개의
부재가 웨브면을
맞대어 볼트로 조립
시공한다.
|
|
|

|

|

|

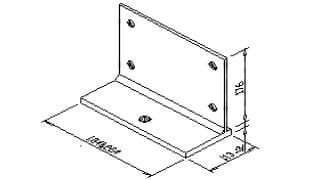

L형
베이스 플레이트
|
코너기둥
및 박공기둥과 문
보강기둥에 사용하며
베이스 플레이트
안쪽면에 한개의
부재를 사용하여
볼트로 조립 시공한다.
|
|
|

|

|

|

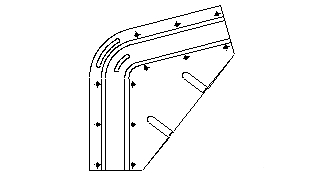

처마
브라켓
|
기둥과
보를 연결하는데
사용되며 부재 사이에
2개의 브라켓을 서로
맞대어 부재와 함께
사용된다. 부재의
크기와 경사도(10˚,
15˚)에 따라 제
작되며, 브라켓 강성을
높이기 위해 하부와
파형을 형성 시켰다.
|
|
|

|

|

|

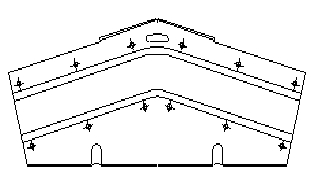

용마루
브라켓
|
용마루
에서 보와 보를 연결하
는데 사용되며 부재사이에
2개의 브라켓을 서로
맞대어 부재와 함께
조립 시공한다.부재
크기와 경사도(10˚,
15˚) 에따라 제작되며
상부와 하부에 골
파형을 형성시켰다.
|
|
|

|

|

|

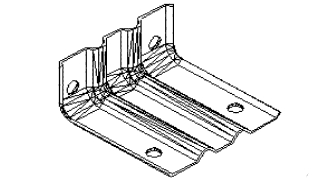

픽싱앵글
|
기둥과
RAFTER(보)에 가각
띠장(GRIT) 중도리(PURLINE)를
부재간 웨브와 웨브가
직각 으로 조립 시공하는데
사용하며, 또한
기타 부재와 부재는
반드시 픽싱앵글을
사용하여 조립 시공한다.
|
|
|

|

|

|

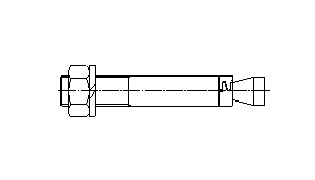

앵카볼트
|
기초
콘크리트에 골조를
연결할때 사용하는
볼트로 가급적 HILTI
HSA16 x 145mm와
성능이 동일한 제품을
사용하도록 한다.
|
|
|

|

|

|

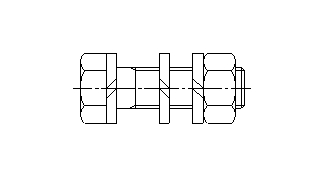

골조
조립볼트
|
주요
골조 조립용으로
사용하며 M16 x 40,
M16 x 50 육각볼트로
사용한다.
|
|
|

|
브레이싱 ¢
9MM 또는 ¢ 12MM 와이어, 던버클 : 풍하중등
횡력에 대하여 건물이 안정하도록 지붕 및
벽체에 브레싱을 설치한다.
|
|
|
|
|
|
|
